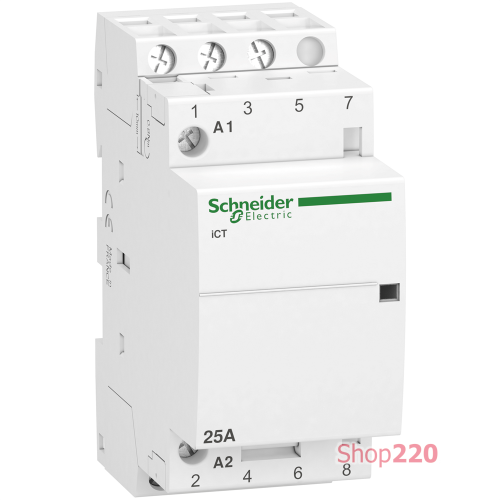

Контактор 25А, 3NO, 220/240В, 50Гц A9C20833

Acti9 iCT – это модульный контактор. Это трехполюсный контактор с 3 нормально открытыми контактами. Номинальный ток составляет 25 A для AC-7a и 8,5 A для AC-7b. Номинальное рабочее напряжение Ue составляет 400 В переменного тока. Напряжение управления Uc составляет от 220 до 240 В переменного тока. Контактор предназначен для организации электрических схем управления. Он совместим со всеми вспомогательными устройствами Acti9 для управления освещением, отоплением и вентиляцией. Возможные применения: дистанционное переключение осветительных нагрузок, небольших двигателей (вентиляторов, смесителей) или систем отопления, вентиляции и кондиционирования. Соответствует стандарту МЭК 61095. Электрическая износостойкость 100 000 циклов для AC-7A или AC-1, 30 000 циклов для AC-7C, AC-7B, AC-3, AC-5A или AC-5B. Максимальное количество операций переключения составляет 6 в минуту. Номинальное напряжение изоляции Ui составляет 500 В переменного тока. Номинальное импульсное выдерживаемое напряжение Uimp составляет 4 кВ. Степень загрязнения устройства 2. Предназначен для установки на DIN-рейку. Его ширина составляет 4 модуля по 9 мм. Цвет изделия белый (RAL9003). Размеры: (Ш) 81 мм х (В) 36 мм х (Г) 60 мм. Согласно стандарту МЭК 60529, степень защиты IP20 и IP40 при установке в щите. Рабочая температура от -5 до 60°C. Температура хранения от -40 до 70°С.

Технические характеристики

Тип изделия или компонента: Контактор
Название продукта: Acti9 iCT
Цвет: Белый
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 4,000 см<0/0 Ширина 1 упаковки: 1 12,000 см
Вес 1 упаковки: 227,000 г
Гарантия: 18 месяцев
Совместимость продуктов: IACTc, IACTp, IACTs, IATEt
Монтажная опора: Симметричная din-рейка 35 мм
Способ крепления: напряжение: 400 В переменный ток 50 Гц
[Ui] номинальное напряжение изоляции: 500 В переменный ток 50/60 Гц
[Uimp] номинальное импульсное выдерживаемое напряжение: 4 кВ
[Ie] номинальный рабочий ток: 25 А подключение: Цепь управления клеммы туннельного типа2 кабель(и) 1,5 мм кв жесткий, Круг подачи питания клеммы туннельного типа1 кабель(и) 1…4 мм кв гибкий, Круг подачи питания клеммы туннельного типа1 кабель(и) 1,5…6 мм кв жесткий, Цепь управления клеммы туильного Цепь управления клеммы туннельного типа2 кабель(и) 1,5…2,5 мм кв гибкий
Количество модулей Ш = 9 мм: 4
Стандарты: МЭК/EN 61095
Высота: 81 мм
Ширина: 36 мм
Тип 2 упаковки: BB Высота 2 упаковки: 11,500 см
Ширина 2 упаковки: 12,500 см
Длина 2 упаковки: 25,000 см
Вес 2 упаковки: 1,437 кг
Тип 3 упаковки: S03
Количество единиц у 3 30,000 см
Ширина 3 упаковки: 30,000 см
Длина 3 упаковки: 40,000 см
Вес 3 упаковки: 9,043 кг
Глубина: 60 ??мм
Степень загрязнения: 2
C
Момент затяжки: Цепь управления: 0,8 Н.м, Круг подачи питания: 0,8 Н.м
Сегмент рынка: Малый коммерческий, Жилой
Степень защиты: IP20 в соответствии с МЭК 60529, IP40 (Модный щит) в соответствии с МЭК 6 Acti9
Название устройства: iCT
Область применения продукта: Двигатель-отопление-освещение
Тип сети: Переменный ток
Частота сети: 50 Гц
Тип управления: Дистанционное управление
Местная сигнализация: Индикатор действия<0/0 Механическая 0 Тропическое исполнение: 2 в соответствии с EN 60947-4-1, 2 в соответствии с EN 61095, 2 в соответствии с МЭК 1095
Относительная влажность: 95 % на 55 C
Температура окружающего воздуха для собер: -40…70 C
Электрическая износ0 61095 25 А 50 Гц AC-7A, 30000 циклов МЭК/EN 61095 8,5 А 50 Гц AC-7B, 30000 циклов МЭК/EN 61095 50 Гц AC-7C, 100000 циклов МЭК 6094 циклов МЭК 60947-4-1 50 Гц AC-3,30000 циклов МЭК 60947-4-1 50 Гц AC-5a, 30000 циклов МЭК 60947-4-1 50 Гц AC-5b
Высота над уровнем моря: 2000 м
Частота переключения: 100 переключений 0 дБ
Код совместимости: ICT
Полюсы: 3P
Компонирование полюсного контакта: 3 NO (ГЕРМЕТИЧЕСКИЙ)
[Uc] напряжение схемы управления: 220...240 В переменный ток 50 Гц
Максимальная мощность: 1,6 управление: Поддерживается
Удерживаемая потребляемая мощность [ВА]: 4,6 В·А
Пусковая мощность [ВА]: 34 В·А
Рассеивание мощности: 1,6 В на 50/60 Гц
