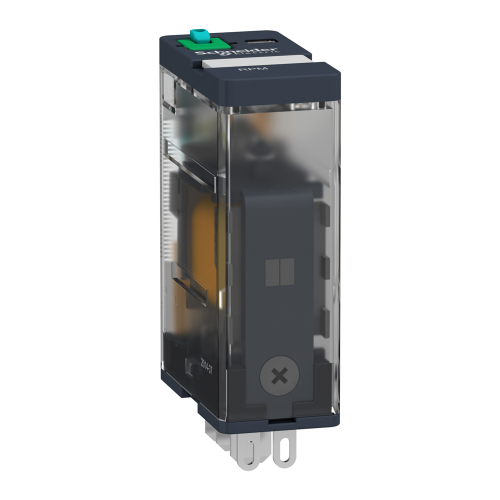

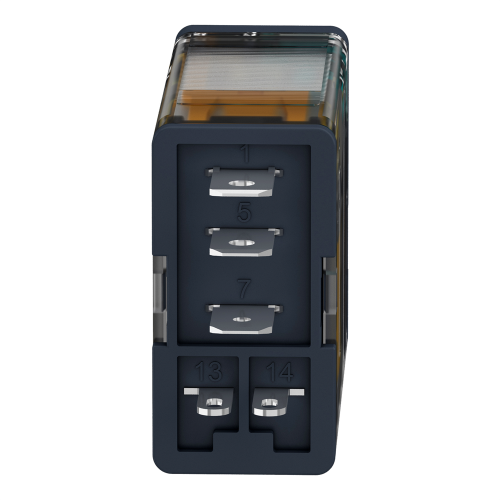

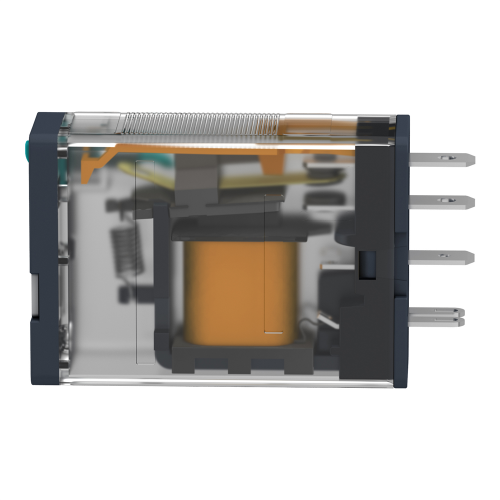

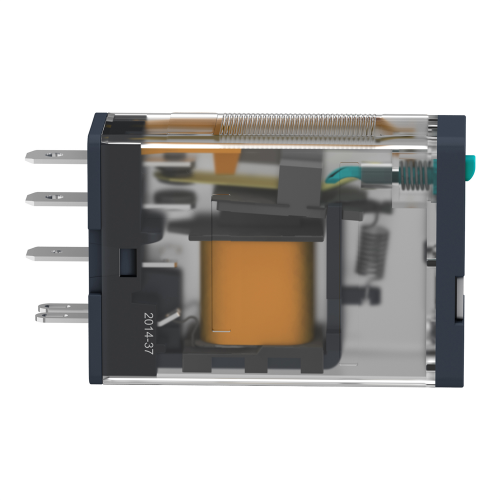

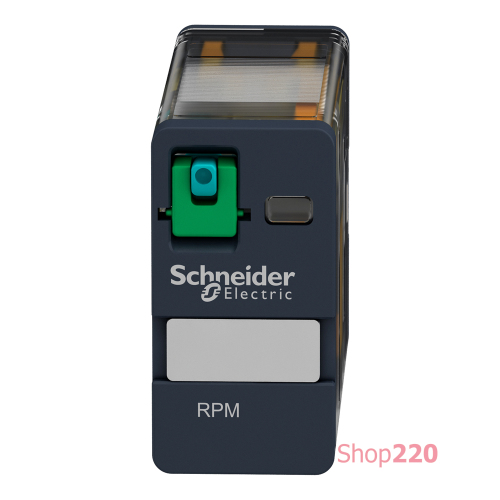

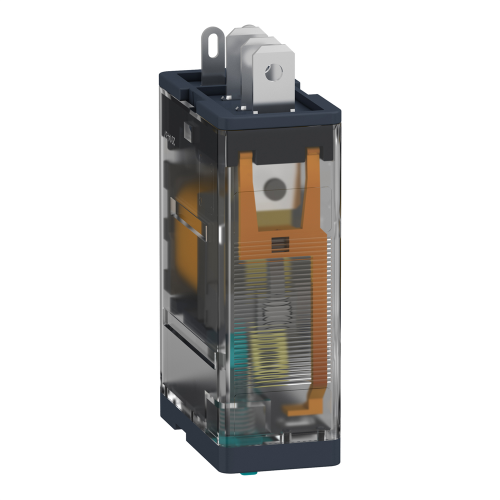

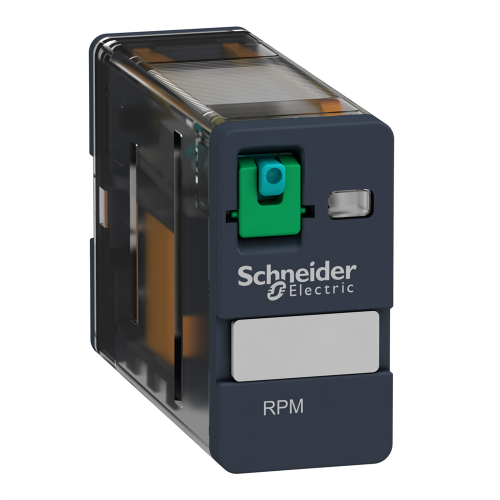

Силовое реле с одним переключающим контактом, 24 вольта постоянного тока RPM11BD

Технические характеристики

Серия продукта: Электромеханические реле Harmony
Тип изделия или компонента: Вставное реле
Масса нетто: 0,026 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 4,7 см
Длина 1 упаковки: 2,8 см
Вес 1 упаковки: 24,0 г
Гарантия: 18 месяцев
[Ui] номинальное напряжение изоляции: 250 В в соответствии с МЭК, 300 В в соответствии с CSA, 300 В в соответствии с UL
в Uimp 1.2/50 мкс
[Ie] номинальный рабочий ток: 15 А на 277 В (AC) в соответствии с UL, 15 А на 28 В (ПОСТОЯННЫЙ ТОК) в соответствии с UL, 15 А на 250 В (AC) нормально открыт в соответствии с МЭК, 15 А на 28 7,5 А на 250 В (AC) нормально закрыт в соответствии с МЭК, 7,5 А на 28 В (ПОСТОЯННЫЙ ТОК) нормально закрыт в соответствии с МЭК
Стандарты: МЭК 61810-1, CSA C22.2 № 14, UL 508
Сертификация изделия: Любая позиция
Степень загрязнения: 3
Рабочая температура окружающей среды: -40…55 C
Степень защиты: RT I
Описание изделия: Полный комплект
Название устройства: RPM
Тип управления: Кнопка проверки с возможностью блокировки 10000000 циклов
Температура окружающего воздуха для собер: -40…85 C
Электрическая износостойкость: 100000 циклов для резистивной нагрузки
Виброустойчивость: 3 gn, амплитуда= +/- 1 мм (f = 10… амплитуда= +/- 1 мм (f = 10…150 Гц)5 циклов не в операции
Тип контакта и соединения: 1 переключающий контакт
[Uc] напряжение схемы управления: 24 В постоянный ток
Светодиодный индикатор состояния: Отсутствует2/0 нагрузкой, <= 18000 циклов/ч Холостой ход
Электрическая прочность изоляции: 1500 В переменный ток между контактами с микровыключением изоляция, 2000 В переменный ток между катушкой и контактом с усиленная изоляция
Удароустойчивость: 15 gn [Ithe] условный тепловой ток в оболочке: 15 А в -40…55 C
Материал контакта: AgNi
Максимальное напряжение переключения: 250 В в соответствии с МЭК
Время работы: 20 мс при номинальном напряжении
Название серии: Мощность напряжений
19.2...26.4 В постоянный ток
Показатели надежности безопасности: B10d = 100000
Максимальная коммутационная способность: 3750 ВА, 420 Вт
Минимальная коммутационная способность: 170 мВт на 10 мА,> 17 теста: Уровень А групповой монтаж
Порог напряжения отпуска: >= 0.1 Uc постоянный ток
Коэффициент использования:20 %
Среднее потребление катушки: 1,1 В
Время отпуска: 20 мс при номинальном напряжении
Резистивный ток нагрузки: 15 А на 250 В переменный ток, 15 А на 28 В постоянный ток<0/0 Среднее сопротивление катушки/- 4 %
Степень защиты (только корпус): IP40 в соответствии с МЭК 60529
